體視顯微鏡在工業檢測領域中的應用介紹

作者:admin 瀏覽量:52 來源:本站 時間:2025-04-27 15:16:29

信息摘要:

在智能制造與精密加工技術日新月異的今天,體視顯微鏡憑借其獨特的立體視覺成像能力,已成為工業檢測領域的“質量守門人”。從芯片封裝缺陷檢測到航空發動機葉片裂紋分析,從動力電池極片毛刺測量到醫療器械組裝驗證,體視顯微鏡以非接觸式、高精度的檢測方式,守護著工業產品的質量生命線。本文將系統解析體視顯微鏡的技術特性及其在工業檢測中的核心應用場景。

在智能制造與精密加工技術日新月異的今天,體視顯微鏡憑借其獨特的立體視覺成像能力,已成為工業檢測領域的質量守門人。從芯片封裝缺陷檢測到航空發動機葉片裂紋分析,從動力電池極片毛刺測量到醫療器械組裝驗證,體視顯微鏡以非接觸式、高精度的檢測方式,守護著工業產品的質量生命線。本文將系統解析體視顯微鏡的技術特性及其在工業檢測中的核心應用場景。


一、技術特性:立體視覺與光學性能的W美平衡

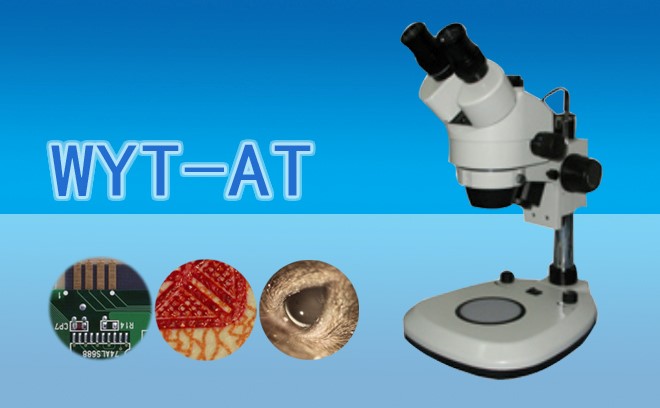

體視顯微鏡,又稱立體顯微鏡或解剖鏡,其核心優勢源于雙光路設計:

三維立體成像
通過雙目鏡筒與變倍物鏡組合,模擬人眼視差原理,生成具有縱深感的立體圖像,檢測人員可直觀判斷缺陷形貌及空間位置。

大景深與寬視場
景深可達傳統金相顯微鏡的數十倍,配合0.6X-8X連續變倍物鏡,單次成像可覆蓋數毫米至數百毫米范圍,兼顧宏觀形貌觀察與微觀細節分析。

靈活的光照系統
配備環形LED、同軸光、斜射光等多種照明方式,可針對不同材質表面(如金屬反光面、塑料漫射面)優化成像對比度。

非接觸式測量
結合數字成像技術,可實現無損檢測,避免傳統接觸式測量對精密部件的潛在損傷。

二、核心應用場景:貫穿工業制造全流程

1. 電子制造:從芯片級到模組級的品質管控

半導體封裝檢測:
體視顯微鏡用于觀測BGA焊球共面性、芯片裂痕及引腳氧化。例如,在5G濾波器封裝檢測中,可清晰識別0.1mm間距焊點間的橋接缺陷。

PCBA組裝驗證:
結合偏光功能,可檢測元器件虛焊、冷焊及助焊劑殘留。某消費電子廠商通過體視顯微鏡篩查,將SMT貼片不良率降低。

2. 汽車工業:動力總成與車身安全檢測

發動機零部件檢測:
用于活塞環槽積碳分析、氣門座圈燒蝕評估。某車企采用體視顯微鏡后,發動機故障率下降。

車身覆蓋件質檢:
檢測涂層橘皮、鈑金沖壓毛刺。通過定制化環形光源,可量化0.02mm級漆膜缺陷。

3. 航空航天:J端環境材料的失效分析

復合材料檢測:
用于碳纖維層間脫粘、蜂窩芯材壓潰分析。某航空研究所利用體視顯微鏡,將復合材料構件檢測效率提升。

高溫合金裂紋評估:
結合暗場照明,可清晰捕捉渦輪葉片熱障涂層微裂紋。

4. 精密加工:微納制造的“質量標尺”

刀具磨損監測:
用于PCD/CBN刀具刃口鈍化分析。某刀具廠商通過體視顯微鏡建立磨損量與切削參數數據庫,延長刀具壽命。

3C電子結構件檢測:
檢測手機中框CNC加工后的刀紋、振紋。采用體視顯微鏡后,某廠商將結構件良率提高。

5. 新能源領域:動力電池安全檢測

極片毛刺測量:
檢測鋰離子電池極片切割毛刺高度,避免毛刺刺穿隔膜引發短路。某電池企業通過體視顯微鏡控制毛刺≤15μm,將電芯自放電不良率降低。

模組組裝驗證:
檢測電芯入殼后的對齊度、極柱焊接質量。結合圖像分析軟件,可自動計算焊接熔寬偏差。

三、技術融合:體視顯微鏡的智能化升級

機器視覺集成
通過工業相機與AI算法結合,實現缺陷自動分類與尺寸測量。例如,某廠商開發的體視顯微鏡系統,可識別0.05mm2的微小焊點空洞,分類準確率達98%。

三維重建技術
結合激光掃描或結構光技術,生成被測物體的三維點云數據,用于復雜形面的形位公差檢測。

多模態融合
將體視顯微鏡與紅外熱像儀、X射線檢測設備聯用,實現“外觀-內部”協同檢測,提升缺陷檢出率。

四、選型指南:如何選擇工業級體視顯微鏡

變倍比選擇

低倍率(0.6X-4X):適合大型工件宏觀檢測

高倍率(1X-8X):適合精密部件微觀分析

工作距離優化

機械加工件檢測推薦≥100mm工作距離

電子元器件檢測可選50mm工作距離

光源配置

反光材質:同軸光+環形光組合

透明材質:偏振光+暗場照明

軟件功能

必備功能:圖像拼接、標尺測量、報告生成

進階功能:AI缺陷識別、SPC統計分析

五、未來趨勢:從檢測工具到智能平臺

隨著工業4.0的推進,體視顯微鏡正從單一檢測設備向智能化質量管控平臺演進:

云端協同:通過5G網絡實現顯微鏡與MES系統數據互通,構建數字化質量檔案。

預測性維護:基于大數據分析預測設備故障,如通過顯微鏡監測刀具磨損趨勢,提前安排更換計劃。

元宇宙應用:結合AR技術,實現遠程專家協同檢測,提升問題解決效率。

體視顯微鏡作為工業檢測的“第三只眼”,正以立體視覺賦能智能制造。從芯片到火箭,從實驗室到產線,其技術演進將持續推動工業質量邁向新高度。選擇一臺適配的體視顯微鏡,不僅是選擇一臺檢測設備,更是選擇一種質量保障的哲學。
